RP70H

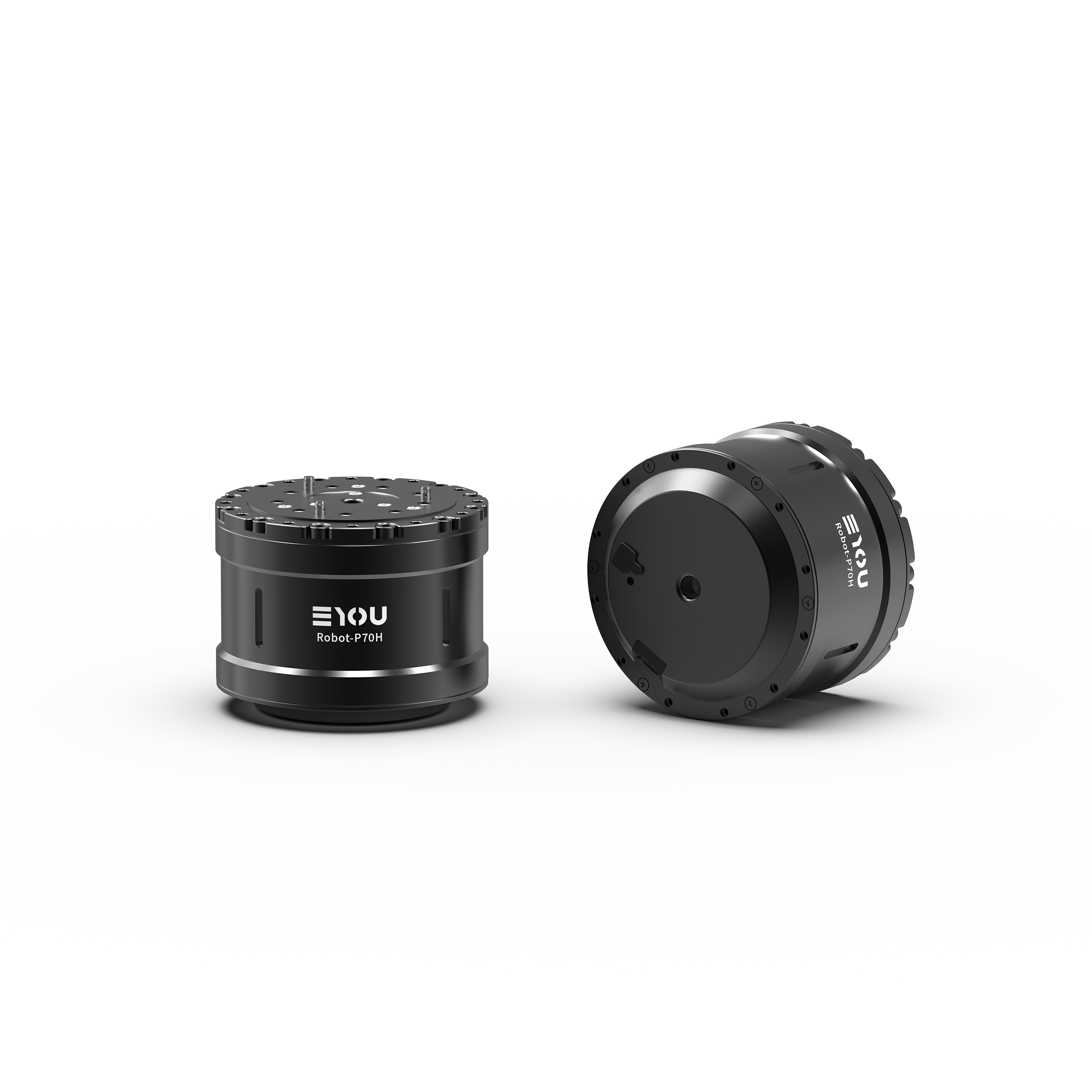

RP70H行星关节模组正面与背面组合图

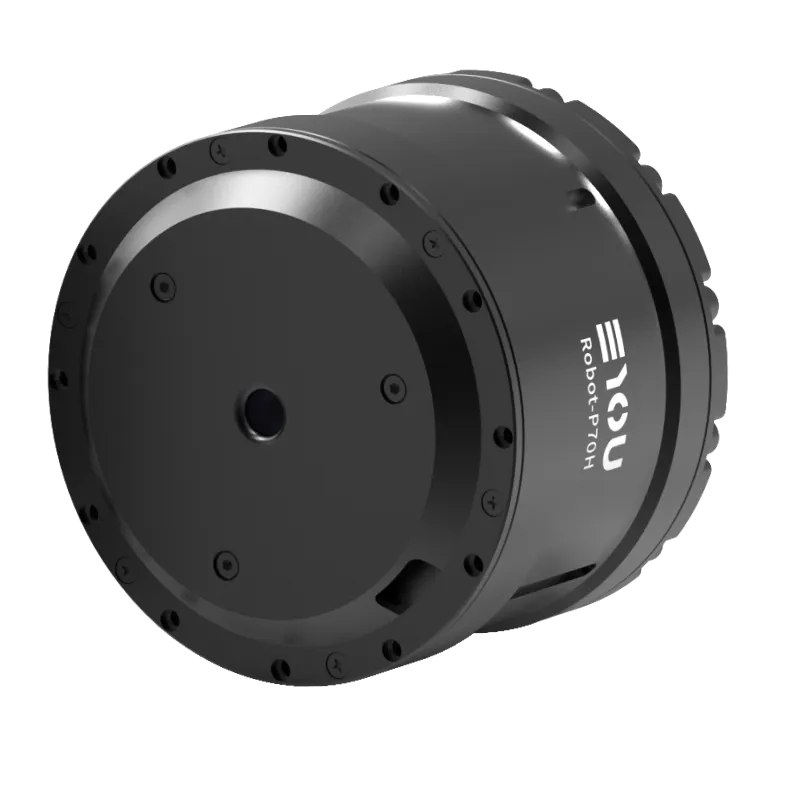

RP70H行星关节模组接口端视图

RP70H

RP人形行星一体化关节

尺寸

φ77*58.3

中空直径

6 mm

工作电压

48V

重量

760 g

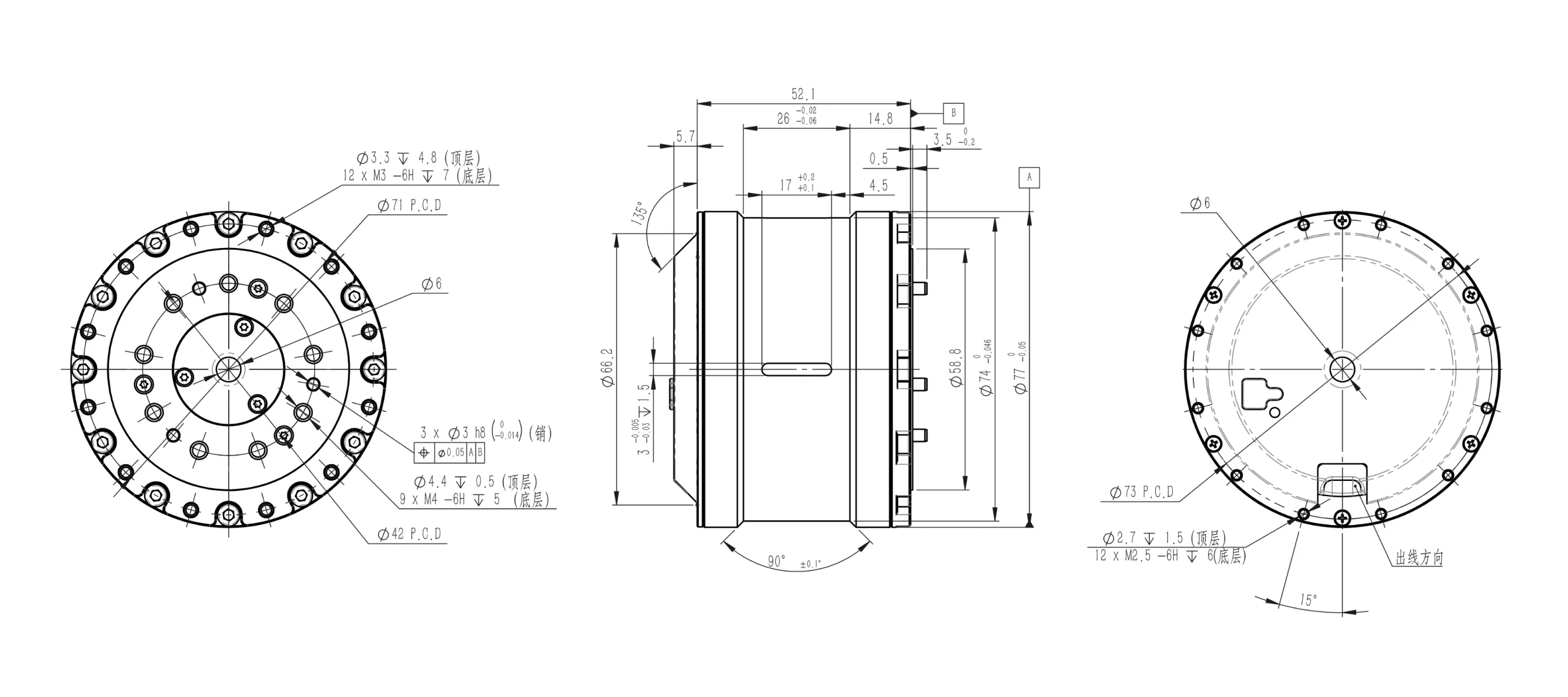

产品图纸

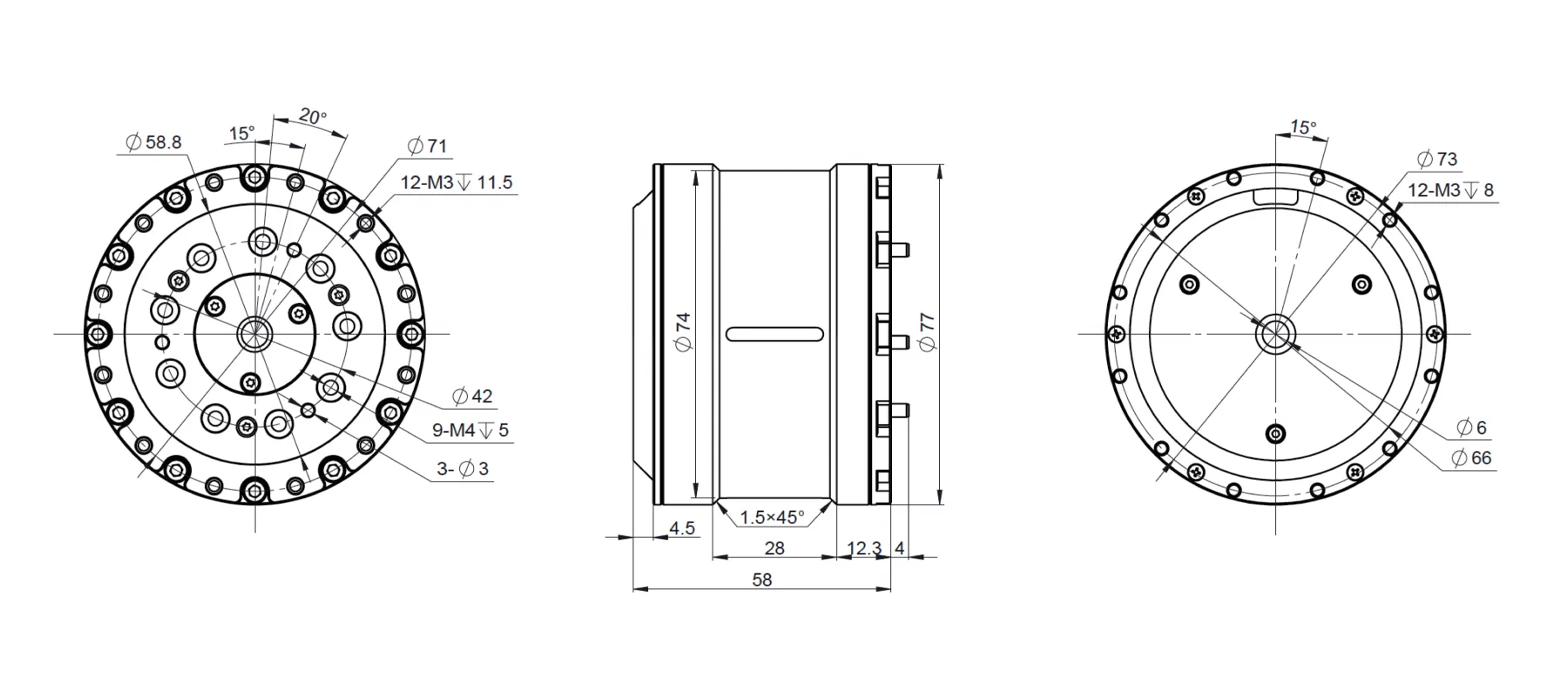

RP70H行星关节模组外形与安装尺寸图

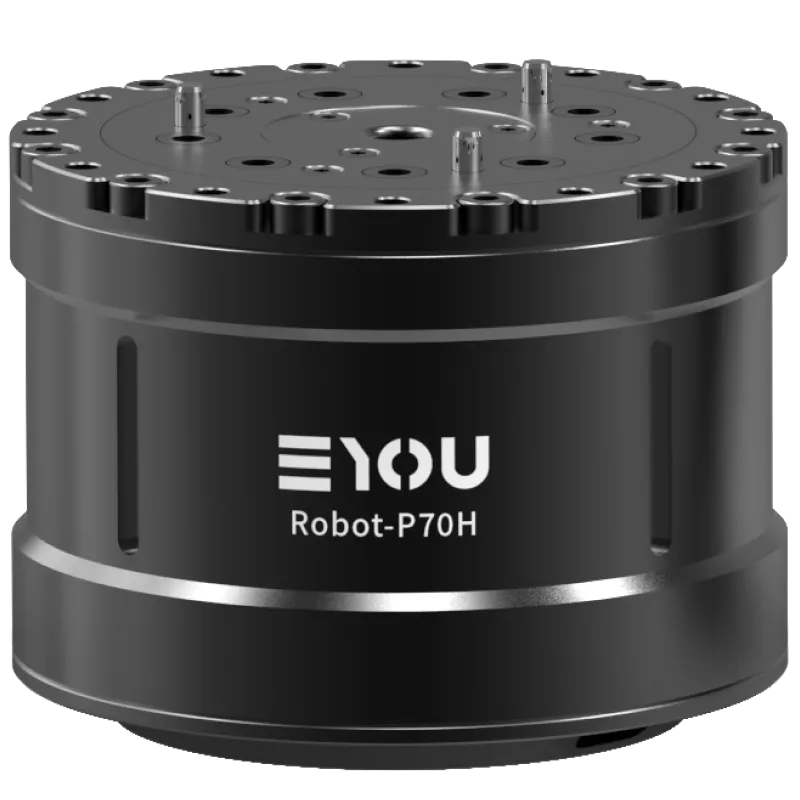

RP70H行星关节模组正视图

产品参数

型号: RP70H
尺寸(mm): φ77*58.3
中空直径 (mm): 6
重量 (g): 760
速比: 17
额定功率 (w): 223
额定转速 (rpm): 125
额定扭矩 (N.m): 17
峰值扭矩 (N.m): 60

RP70H行星关节模组接口端视图

产品特点

工作电压: 48V
回程间隙: ≤12arcmin
工作温度: -20-45℃
工作噪音: <65dB
编码器形式: 电感式绝对值
编码器精度: 17bit input,19bit output
使用寿命: >3000h
通信协议: CANopen/CAN FD(需定制开发）
