RHU14L-52-N-F

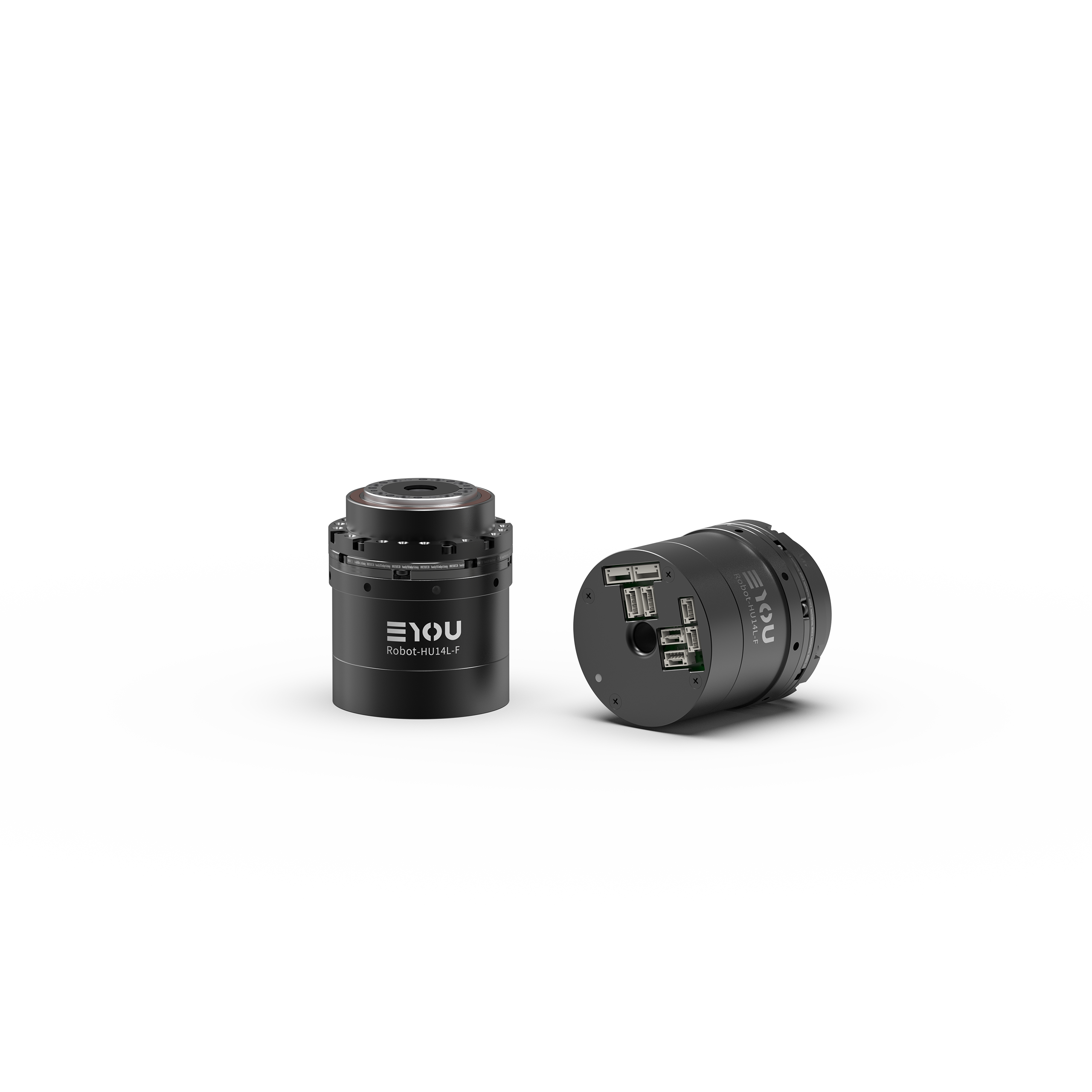

RHU14L-52-N-F谐波关节模组正面与背面组合图

RHU14L-52-N-F谐波关节模组正视图

RHU14L-52-N-F谐波关节模组接口端视图

RHU14L-52-N-F

RHU-F力控人形谐波一体化关节

尺寸

φ52*65

中空直径

8 mm

工作电压

24-48V

重量

B:397 g N:382 g

产品图纸

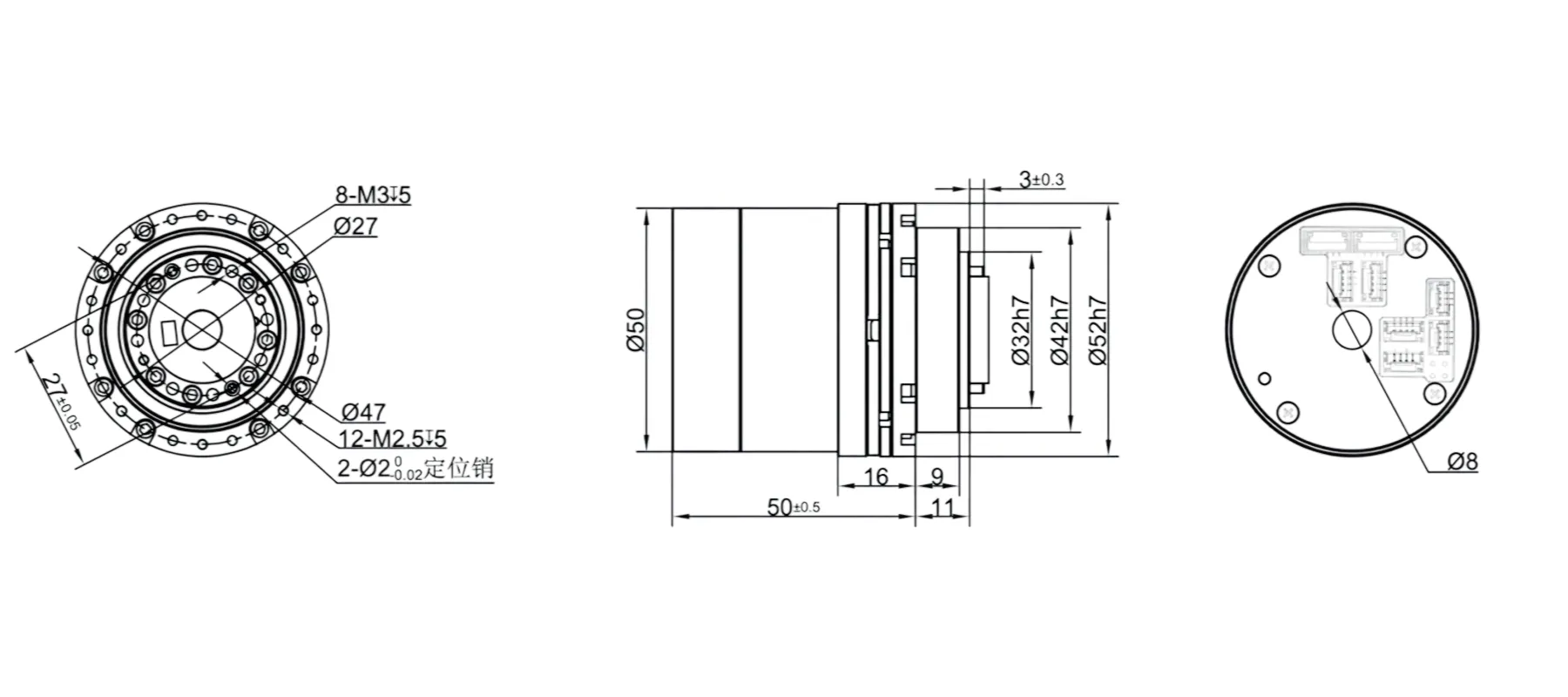

RHU14L-52-N-F谐波关节模组外形与安装尺寸图

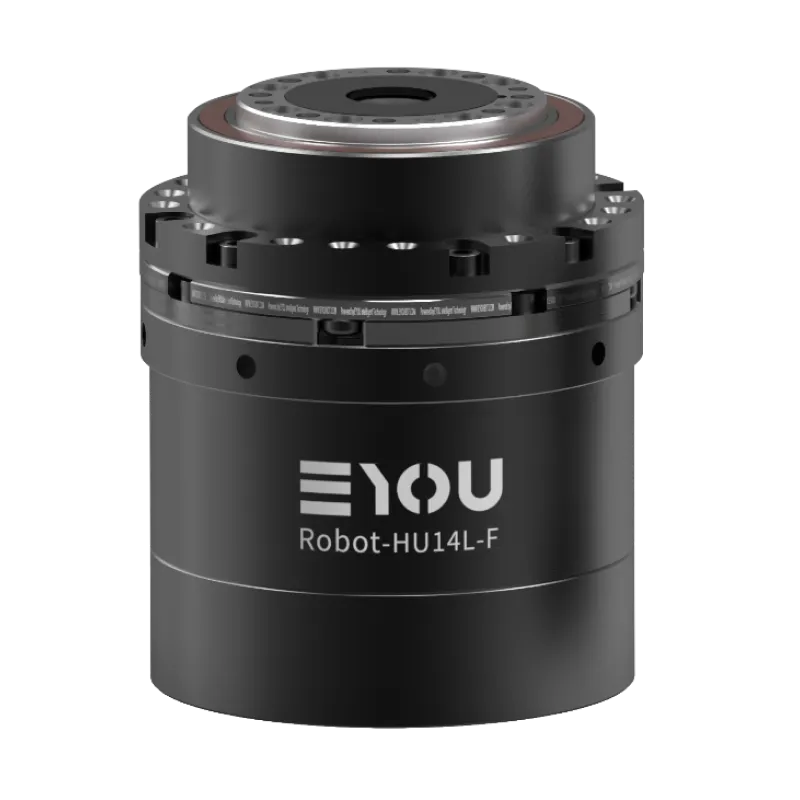

RHU14L-52-N-F谐波关节模组正视图

产品参数

型号: RHU14L-52-N-F
尺寸(mm): φ52*65
中空直径 (mm): 8
重量 (g): B:397 N:382
速比: 50 / 80 / 100
额定输出功率 (w): 15 / 14 / 11
2000rpm额定扭矩(N.m): 3.7 / 5.4 / 5.4
输出端平均扭矩(N.m): 4.8 / 7.7 / 7.7
输出端启停峰值扭矩(N.m): 12 / 16 / 19
瞬时允许最大扭矩 (N.m): 24 / 35 / 35

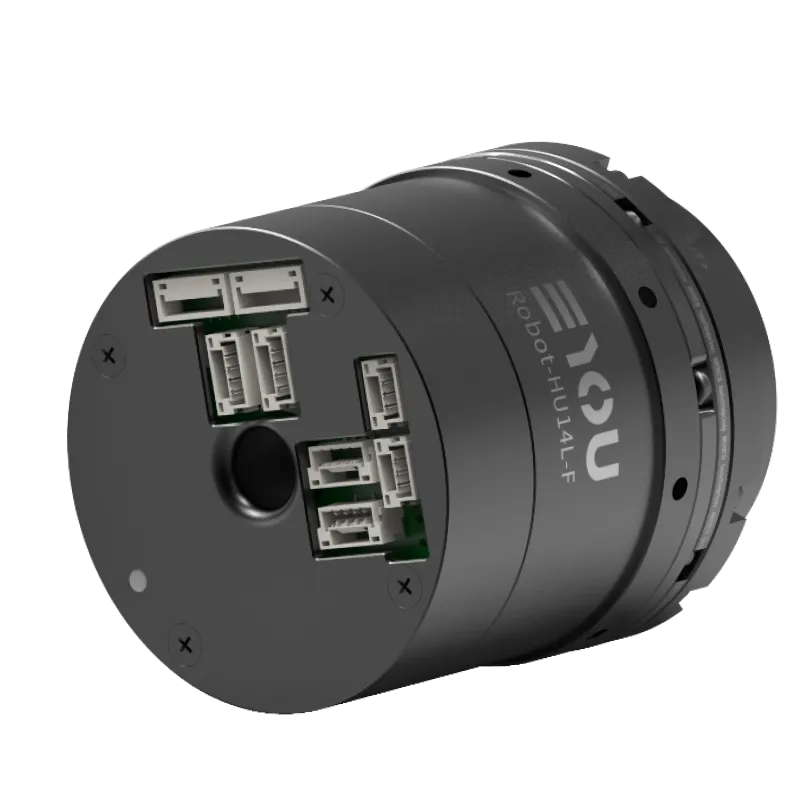

RHU14L-52-N-F谐波关节模组接口端视图

产品特点

工作电压: 24-48V
扭矩精度: ≤±0.5%FS
传感器分辨率: 0.1%FS
采样频率: ≥5kHz
编码器形式: 双绝对值
编码器精度: 19bit
掉电抱闸: 可选
通信协议: EtherCAT/CANopen
