机器人关节执行器是什么，如何选：定义、关键参数与选型指南
整机评审会上最烧钱的失误，往往不是结构算错，而是关节模组选错：扭矩够了，外径却比预留空间大了10毫米，塞不进去；或者模组装上了，通信协议和主控对不上，驱动调不通，整机联调一等就是几周。机器人关节执行器一旦定错，机械结构、线束布局、控制软件全要跟着返工。本文把机器人关节执行器的定义、内部构成、关键参数和选型方法一次讲清，目标只有一个：帮你在下单之前把坑排完。
什么是机器人关节执行器？
机器人关节执行器是把电机、减速器、编码器和驱动控制板封装在同一壳体内、直接驱动单个关节运动的一体化模组。装到机器人结构上，固定机械接口，接通电源与通信线，从扭矩输出到位置反馈的全部功能即刻就绪。减速器的类型决定了执行器的机械性格，也是选型的第一道分水岭。
拆开一颗典型的关节执行器，里面通常有五样东西：
- 无框力矩电机：动力源。取消独立外壳和输出轴，直接嵌入关节结构，换来更高的扭矩密度和更短的轴向尺寸。
- 减速器：扭矩放大器。主流是谐波和行星两种，下文有详细对比。
- 编码器：位置反馈。高配方案采用双绝对值编码器（电机端加输出端），输出端那颗直接测量减速器之后的真实角度，把传动误差也纳入控制闭环。
- 驱动控制板：运行FOC控制算法，通过EtherCAT或CANopen与主控通信。
- 抱闸（可选）：断电时锁止关节，防止手臂或腿部在重力作用下坠落。
与自己采购电机、减速器再集成的分体方案相比，一体化模组省掉了零件匹配、装配同心度控制、驱控联调三道工序。一致性同样关键：意优科技依托国内首条自动化关节产线，2025年交付关节模组9.5万套，同一型号任意两颗模组之间的性能差异由产线工艺保证，装配手艺不再是变量。

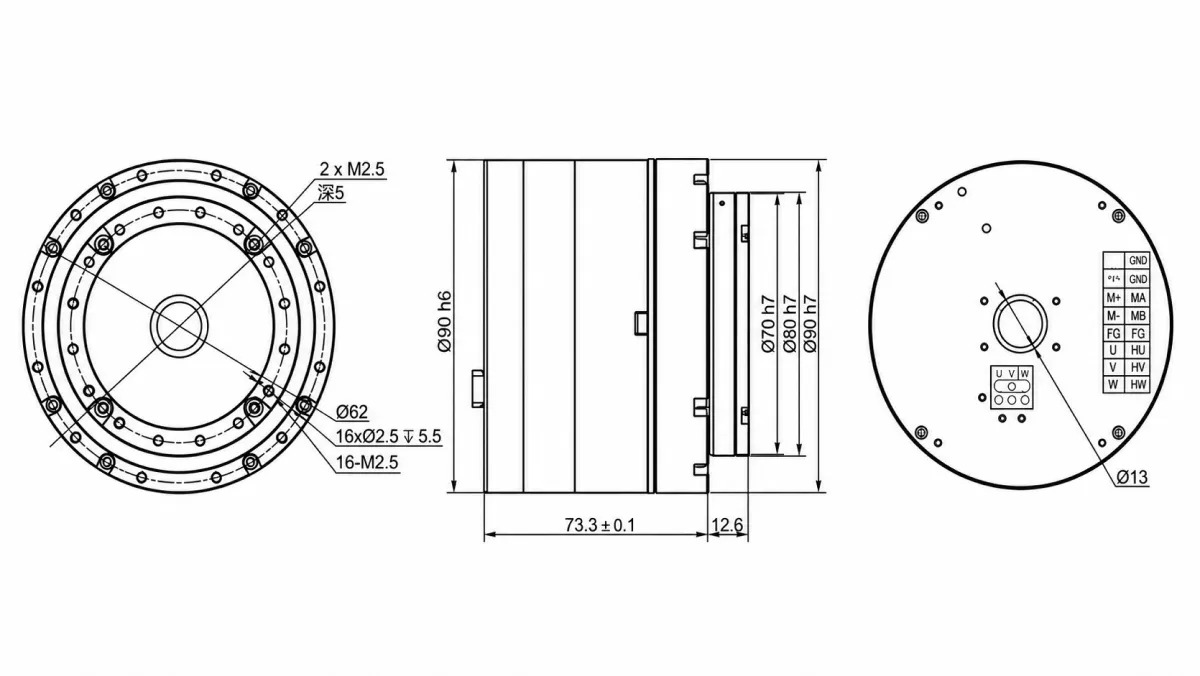

一个实用建议：先学会读型号命名规则。以意优现行产品为例，PH-60-11L-B/N-101-C/E 这样的型号里就编码了外径（60mm）、扭矩版本（11L）、抱闸选项、减速比（101）和通信协议（CANopen或EtherCAT）。读懂命名规则，翻产品目录时几分钟就能框出候选清单。
选型先看哪几个关键参数？
按优先级排序，七个参数决定一颗关节执行器是否适合你的关节：额定与峰值扭矩、减速比、背隙、编码器精度、通信协议、尺寸与中空内径、供电电压。实操上先用峰值扭矩框定候选型号范围，再逐项核对其余六项。
| 参数 | 为什么重要 | 参考基准 |
|---|---|---|
| 额定/峰值扭矩 | 额定值决定持续工作能力，峰值决定启停与抗冲击余量 | 按负载RMS扭矩选额定，按极端工况校核峰值 |
| 减速比 | 同时决定扭矩放大倍数与输出转速上限 | 谐波单级50-160，行星约20-25 |
| 背隙 | 决定定位精度与往复运动死区 | 谐波可做到≤15角秒，行星一般≤12弧分 |
| 编码器精度 | 位置控制分辨率的上限 | 高配人形关节已普及双绝对值19bit |
| 通信协议 | 决定能否接入现有控制架构 | 多轴高同步选EtherCAT，布线简单选CANopen |
| 尺寸与中空内径 | 决定能否装进结构，中空用于穿越线缆气管 | 人形机器人走线需求大，中空内径最大已到22mm |
| 供电电压 | 必须与整机电源母线匹配 | 主流24-48V |
谐波和行星，两种主流关节执行器怎么选？
一句话原则：上肢精密关节选谐波，下肢抗冲击关节选行星。谐波用柔轮弹性变形换来近零背隙和紧凑体积，行星用刚性齿轮多点啮合换来抗冲击能力和扭矩密度。
| 维度 | 谐波关节执行器 | 行星关节执行器 |
|---|---|---|
| 传动原理 | 柔轮弹性变形啮合 | 刚性齿轮多点啮合 |
| 背隙 | 近零，≤15角秒 | ≤12弧分 |
| 减速比 | 单级50-160 | 约20-25 |
| 同扭矩体积重量 | 更小更轻 | 更大更重 |
| 抗冲击 | 柔轮对持续冲击敏感 | 强，适合落地冲击工况 |
| 传动效率 | 中等 | 高 |
| 使用寿命 | >8000-10000小时 | 长，齿轮耐磨损 |
| 典型部位 | 肩、肘、腕等上肢关节 | 髋、膝、踝等下肢关节 |
把这张表落成决策清单：
- 关节要做精密抓取、定位精度优先，选谐波。
- 关节要承受落地冲击、频繁大负载启停，选行星。
- 空间紧张且需要大中空走线，选大中空谐波（人形专用型号中空内径最大22mm）。
- 精度要求中等、预算敏感，选行星。
不同类型的机器人，关节怎么配？

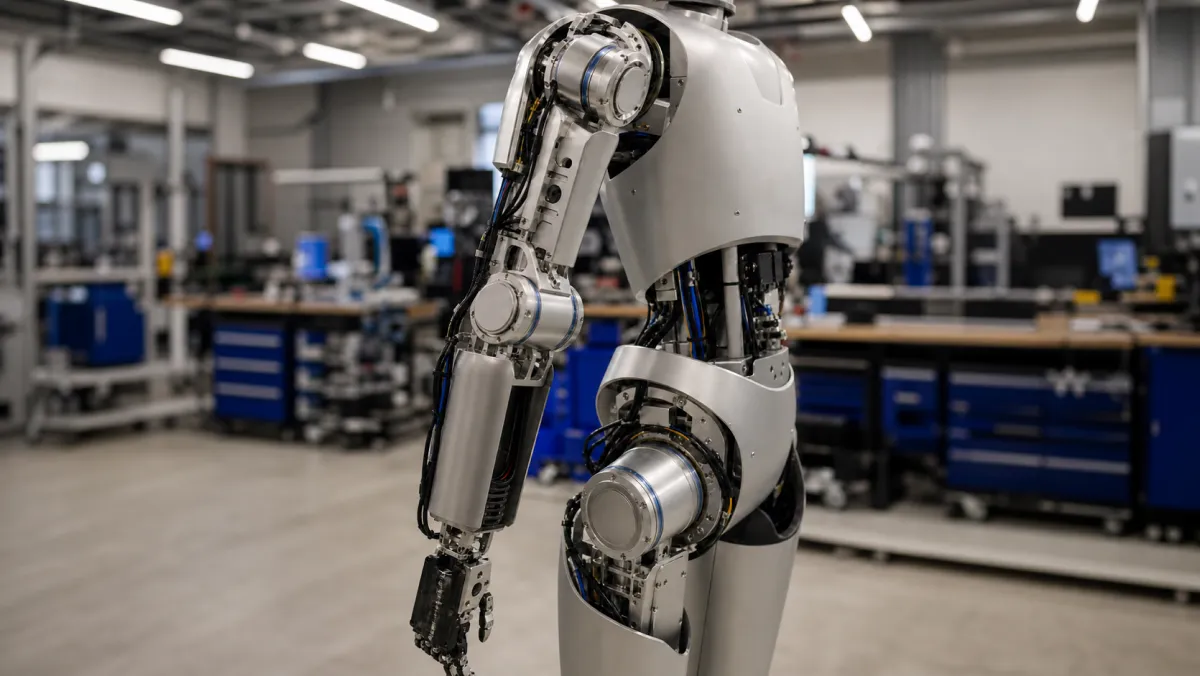

全尺寸人形机器人上肢用谐波关节、下肢用行星关节，是当前行业主流配置；协作机械臂几乎全关节使用谐波；灵巧手和小型机械臂使用外径32mm起的紧凑行星模组。扭矩需求随整机形态变化很大，以下真实配置数据来自意优《整机关节选型方案v1.2》：
| 整机形态 | 上肢关节峰值扭矩 | 下肢关节峰值扭矩 | 关节类型 |
|---|---|---|---|
| 0.8米双足（约12kg） | 6 N.m | 36 N.m | 行星 |
| 1.3米双足（约30kg） | 30 N.m | 120 N.m | 行星 |
| 1.7米双足（约60kg） | 60 N.m | 200 N.m | 行星 |
| 1.75米轮式、5kg臂载（约150kg） | 182 N.m | 1458 N.m | 谐波 |
两点值得注意。第一，同一台机器人上，腿部关节的扭矩需求比手臂关节高出一个数量级。第二，承重导向的轮式底盘会把腿部关节扭矩推到双足机器人难以想象的高度。另外还存在混合路线：部分1.7米人形机器人上肢用RHU谐波关节，腿部用RL反式滚柱丝杆直线关节，峰值推力可达3000N。
上肢精密关节可参考PHU增强型谐波关节，覆盖φ40-170mm共10款型号；下肢抗冲击关节可参考RP人形专用行星关节，48V平台，为髋、膝、踝工况设计。

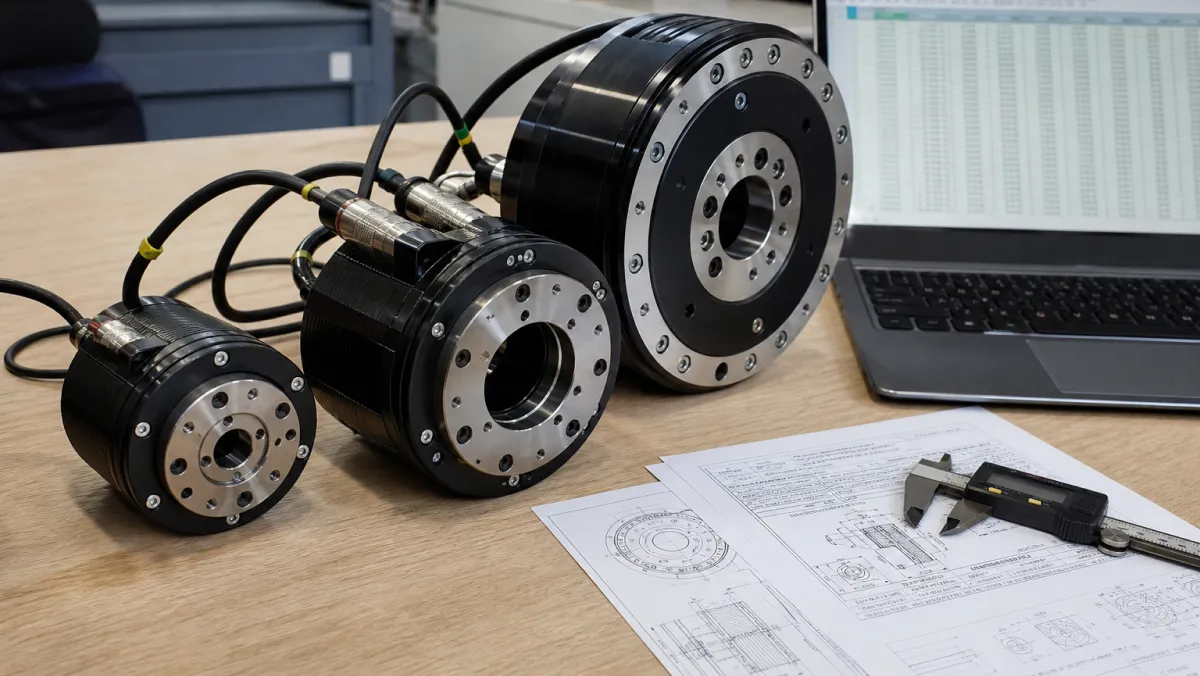

一套可直接套用的五步选型流程
选型最好按固定顺序推进：算负载、定减速器类型、核机械安装、核电气与协议、核寿命与环境。跳过任何一步，代价通常都会在集成阶段找上门。
- 算负载：列出关节的负载质量、质心距离、最大角加速度，算出RMS扭矩和峰值扭矩，各留20-30%安全裕量。
- 定类型：套用上一节的谐波与行星决策清单，确定减速器路线。
- 核机械：外径、轴向长度、重量、中空内径逐项对结构图；记住执行器自重会成为上游每一个关节的额外负载。
- 核电气：电压匹配整机母线，协议匹配主控（EtherCAT、CANopen或CAN FD），并确认是否需要抱闸。
- 核寿命与环境：工作温度、噪音、防护等级、预期寿命与占空比。
三个高频错误值得自查：只按峰值扭矩选型而忽略RMS扭矩；忽略执行器自重沿运动链逐级放大；把通信协议留到联调阶段才核对。
下一步
如果你正在给人形机器人、协作机械臂或其他整机选关节，把关节位置、负载、安装空间和主控协议发给我们的应用工程师，可以直接拿到对应机器人关节执行器型号的选型建议与完整参数表。意优科技谐波与行星两条产品线覆盖从手腕到髋踝的全部关节位置，2025年关节模组交付9.5万套，批量一致性由国内首条自动化关节产线保证。
